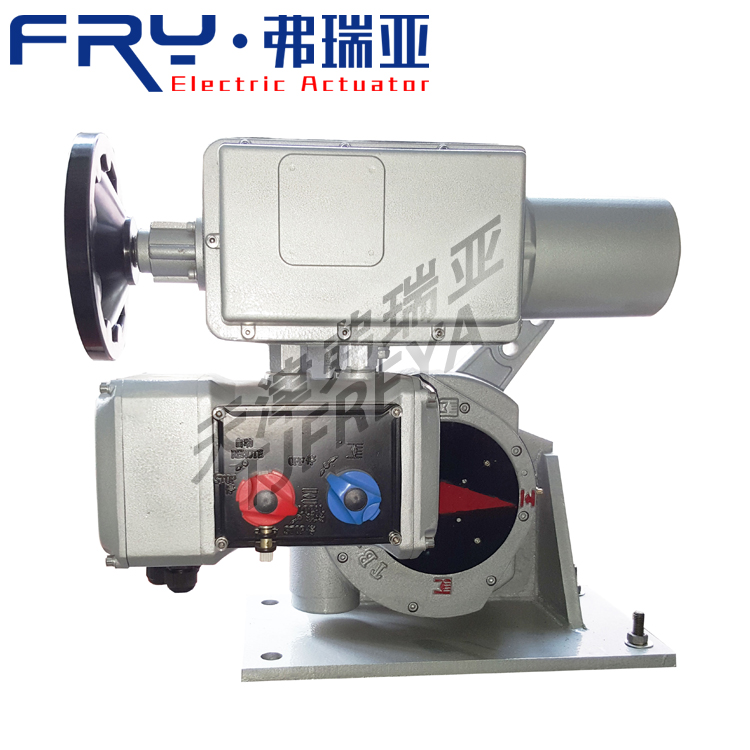

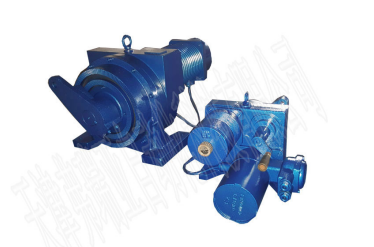

电动执行机构防爆等级

电动执行机构防爆等级



防爆等级的定义 : 防爆电气设备的防爆等级的划分是根据设备使用的类别、 性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。 防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备。

防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别

    a)防爆型式：根据所采取的防爆措施，可分为本质安全型、隔爆型、增安型、正压型、浇封型、充砂型等。

  防爆形式及标志：

本质安全型 Eｘi 隔爆型 Eｘd

充砂型 E x q 增安型 Eｘe

浇封型 E x m 正压型 Eｘp

例：EX dm IIB T5

Ex 是指防爆公用标志

d   是指具有隔爆外壳的电气设备

   它能承受已进入外壳内部的可燃性混合物内部 而不受损坏，并且通过外壳上的任何接合面或孔不会引燃由一种或多种气体或蒸汽所形成的外部 性环境的电气设备外壳。

防爆电气设备为两类：

Ⅰ类：煤矿井下电气设备

　　Ⅱ类：除煤矿、井下之外的所有其他 性气体境用电气设备

Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。

温度组别 级别	T1 450 ℃	T2 300 ℃	T3 200℃	T4 135 ℃	T5 100 ℃	T6 85℃
Ⅱ A	甲烷、甲苯、甲酯、乙烷、丙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨	甲醇、乙醇、乙苯、丙醇、丙烯、丁醇、丁烷、醋酸丁酯 、醋酸戊酯、环戊烷、	戊烷、戊醇、己烷、己醇、庚烷、辛烷、环乙醇、松节油、石脑油、石油（包括汽油）、燃料油、戊醇四氯	乙醛、三甲胺		亚硝酸乙酯
Ⅱ B	丙烯酯、二甲醚、市用煤气	丁二烯、环氧丙烷、乙烯	二甲醚、丙烯醛、碳化氢	乙醚、二乙醚
Ⅱ C	氢、水煤气	乙炔		二硫化碳	硝酸乙酯

例：EX ia IIC T5

Ex 是指防爆公用标志

本安型 “i”（本质安全型电气设备及其关联设备） 本质安全电路:

　　在规定的试验条件下，正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的 性气体或蒸汽的电路。

　　本质安全型电气设备：全部电路为本质安全的电气设备。

　　本安型设备和关联设备的本质安全部分分为ia和ib：

　　ia：正常工作 + 一个故障 + 任意组合的两个故障均不能引起点燃的电气设备。

　　ib：正常工作 + 一个故障条件下不能引起点燃的本质安全型电气设备。

　　由此可见ia等级高于ib等级

关联设备：装有本质安全电路和非本质安全电路，且结构是非本质安全电路不能对本质安全电路产生不利影响的电器设备。

防爆电气设备为两类：Ⅰ类：煤矿井下电气设备

　　Ⅱ类：除煤矿、井下之外的所有其他 性气体境用电气设备

Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。

典型的危险性气体	欧洲电工 标准化委员会 EN50014EC	北 美 NEC500条款 CLASS1表气	中 国 GB-3836-1	zui小点燃能量 （微 焦）
乙 炔
