调节型执行机构行业执行标准

执行标准及技术参数

*电动执行机构执行标准

JB/T 8219-1999《工业过程测量和控制系统用电动执行机构》

GB/T 12222-2005《多回转阀门驱动装置的连接》

GB/T 12223-2005《部分回转阀门驱动装置的连接》

GB3836.1-2010《 性气体环境用电气设备第1部分：通用要求》

GB3836.2-2010《 性气体环境用电气设备第2部分：隔爆型“d”》



*抗干扰能力检测规范及等级标准

GB/T 17626.4-2008《电快速瞬变脉冲群抗扰度试验》

GB/T 17626.4-2008《浪涌（冲击）抗扰度试验》

GB/T 2433.4-2008《电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）》

GB/T 2433.3-2006《电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验》

GB/T 17799.2-2003《电磁兼容 通用标准 工业环境中的抗扰度试验》A类性能



*电动执行机构的防护等级

电动执行机构电路的绝缘强度符合JB/T 8219-1999中1级标准

电气电路彼此之间或机器之间的绝缘电阻不小于20M

电动执行机构符合IEC145 IP65（IP67即防雨防尘）（IP68即侵水型）

*电动执行机构在调节过程中的精确度、使用寿命及特性

	开关型	调节普通型	调节增强型
推荐的zui 大操作频率，用来保障机构使用寿命	每天30/50次	每天360次	每隔2-3s
电机负荷	30%	50%	100%
启动频率	300次/小时	600次/小时	1200次/小时
特殊技术		电机过热保护	电机过热保护 高机械效率的电动执行器适用于调节型电机
电机特性		鼠笼式（含单、双鼠笼结构） 绝缘等级F 防水外壳 内置热保护装置 伺服控制

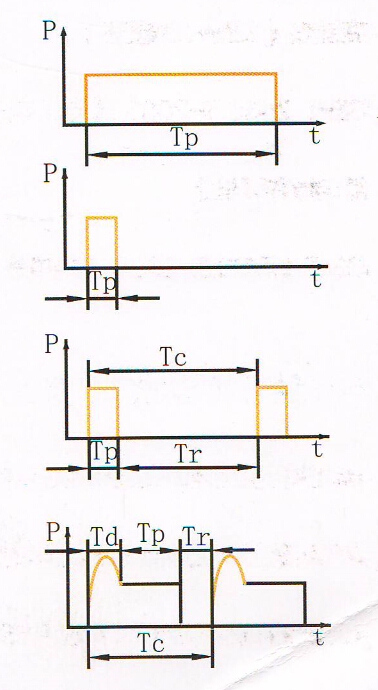

S1连续工作制 机器在恒定负载下，长时间运行，使之达到热平衡。
S2短时工作制 机器运行一个较短的时间，有足够休息的时间进行冷却。
S3间歇性周期工作 机器间歇性周期工作时，电流不会显著增加影响温升。
S4起动时的间歇性周期工作 循环流程包括： 起动加速阶段Td； 在恒定负载下运行阶段Tp； 静止休息阶段Tr
